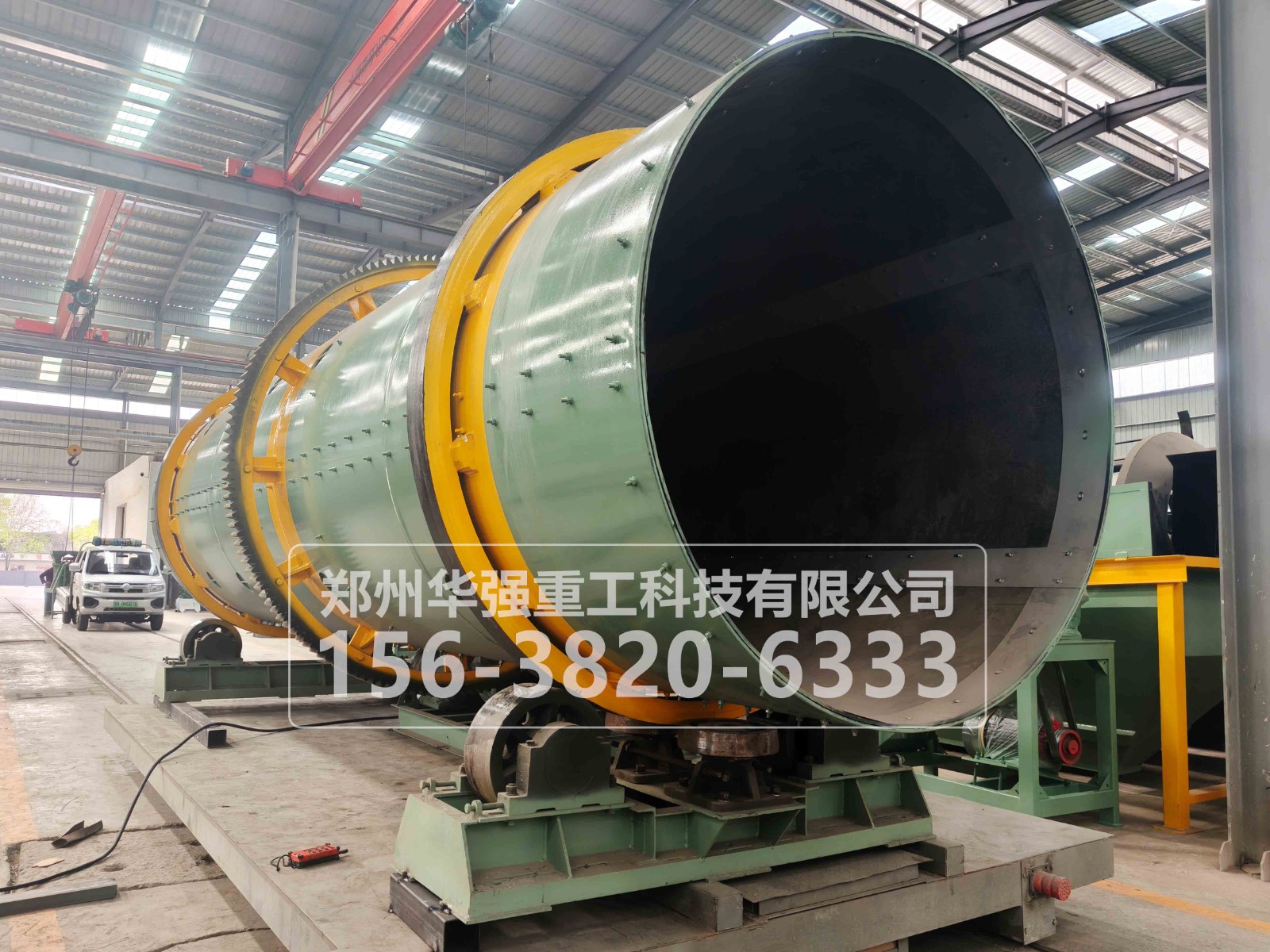

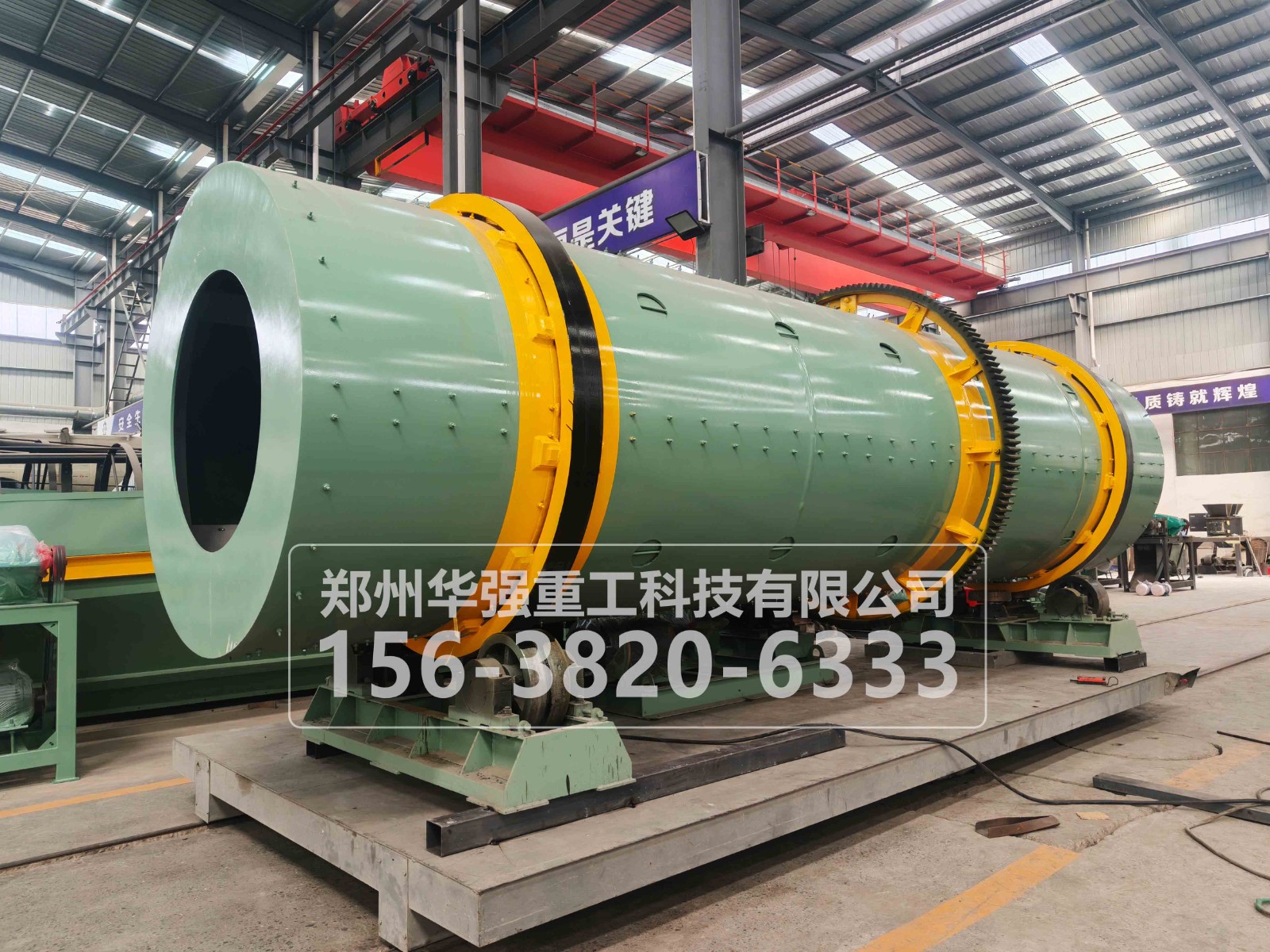

转鼓造粒机是一种可将物料制造成特定形状的成型机械。转鼓造粒机是复合肥行业的关键设备之一,适用于冷、热造粒以及高、中低浓度复混肥的大规模生产。主要工作方式为团粒湿法造粒,通过定量的水或蒸汽,使基础肥料在筒体内调湿后充分化学反应,在液相条件下,借助筒自身的旋转,使物料粒子间产生挤压力团聚成球。
转鼓式造粒机用途
转鼓式造粒机,机内通入蒸气、气体氨或加入磷酸或氮溶液、磷氨料浆、重钙料浆,在筒内完成化学反应和供热的复混肥造粒过程。或者补充少量水分的复混肥冷造粒过程。把需成粒的物料通过筒体的转动,在筒体没料产生滚动旋转,在合适的湿度、温度下粘聚成球,完成制球工序。
主要特点
1、投资少、效率快,经济效益好,性能可靠;
2、动力小,无三废排放,操作稳定,维修方便,流程布局合理,技术先进,生产成本低;
3、成球强度高、外观质量好、耐腐蚀、耐磨损、能耗低;

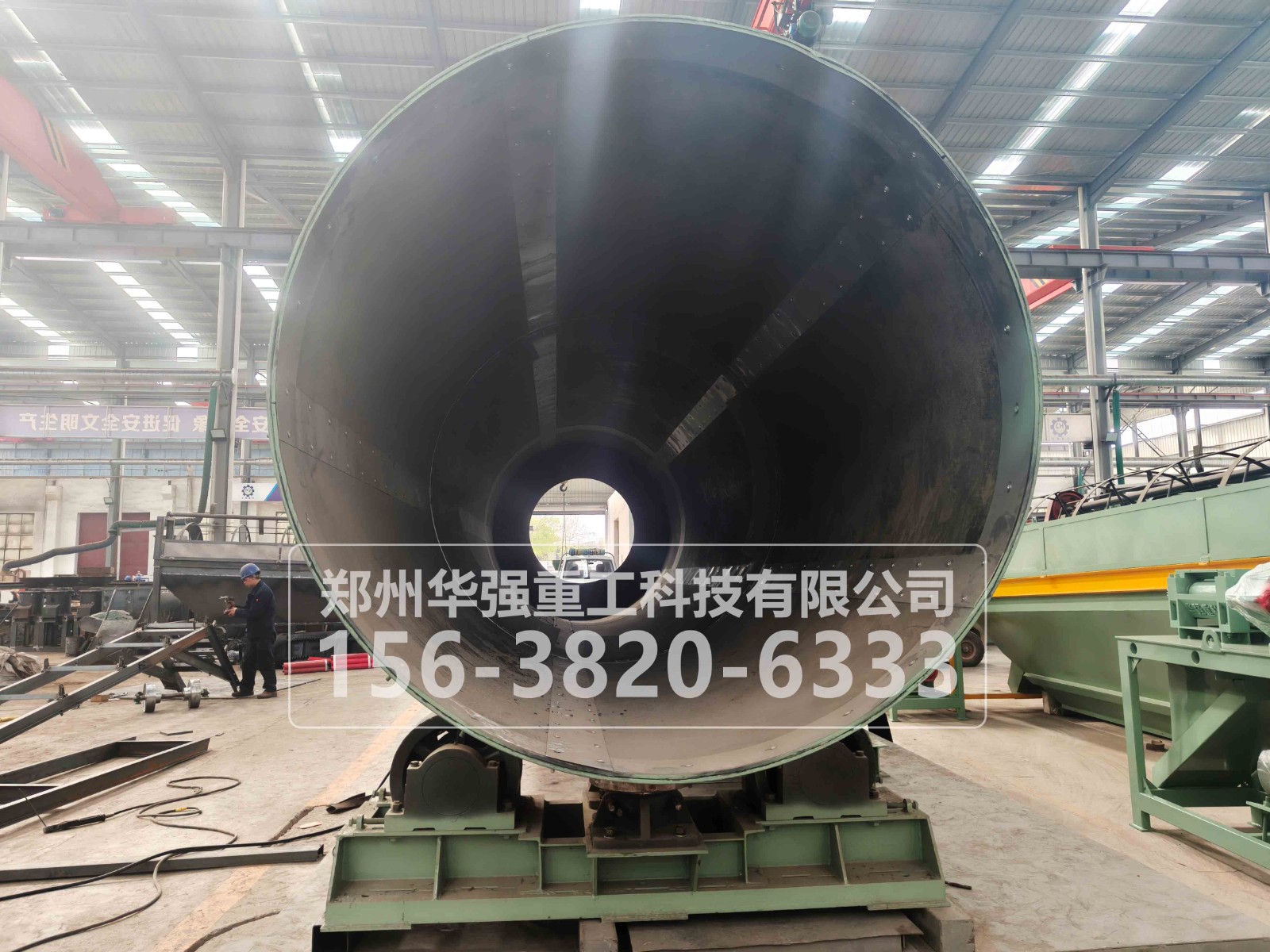

4、筒体采用特殊的橡胶板内衬或耐酸不锈钢衬板,实现了自动除疤、脱瘤、取消了传统的刮刀装置;
转鼓造粒机工作原理
转鼓造粒机其工作原理是:由主电动机驱动皮带和皮带轮,通过减速机传动给主动轴,通过安装在主动轴上的对开式齿轮与固定在机体上的大齿轮圈相齿合,相向工作。物料从进料端加入,经筒体内部。经筒体内部特殊结构的作用,将其制成颗粒,然后经出料口流出。由于物料的不断进入,造粒机的不断旋转,方可实现大批量生产。
型 号 | 筒体shells | 生产能力 | 重量 | 电 动 机 | ||||
内径 | 长度 | 倾角 | 转速 | 型号 | 功率 | |||
㎜ | mn | (°) | r/min | t/h | t | Model | kw | |
ZGJ1240 | 1200 | 4000 | 2.5 | 17 | --5 | 2.7 | Y132S-4 | 5.5 |
ZGJ1450 | 1400 | 5000 | 14 | --7 | 8.5 | Y132M-4 | 7.5 | |
ZGJ1660 | 1600 | 6000 | 11.5 | --9 | 12 | Y160M-4 | 11 | |
ZGJ1870 | 1800 | 7000 | 11.5 | --12 | 18 | Y160L-4 | 15 | |
ZGJ2080 | 2000 | 8000 | 11 | -16 | 22 | Y180M-4 | 18.5 | |
ZGJ2280 | 2200 | 8000 | 10.5 | -20 | 28 | Y180L-4 | 22 |
