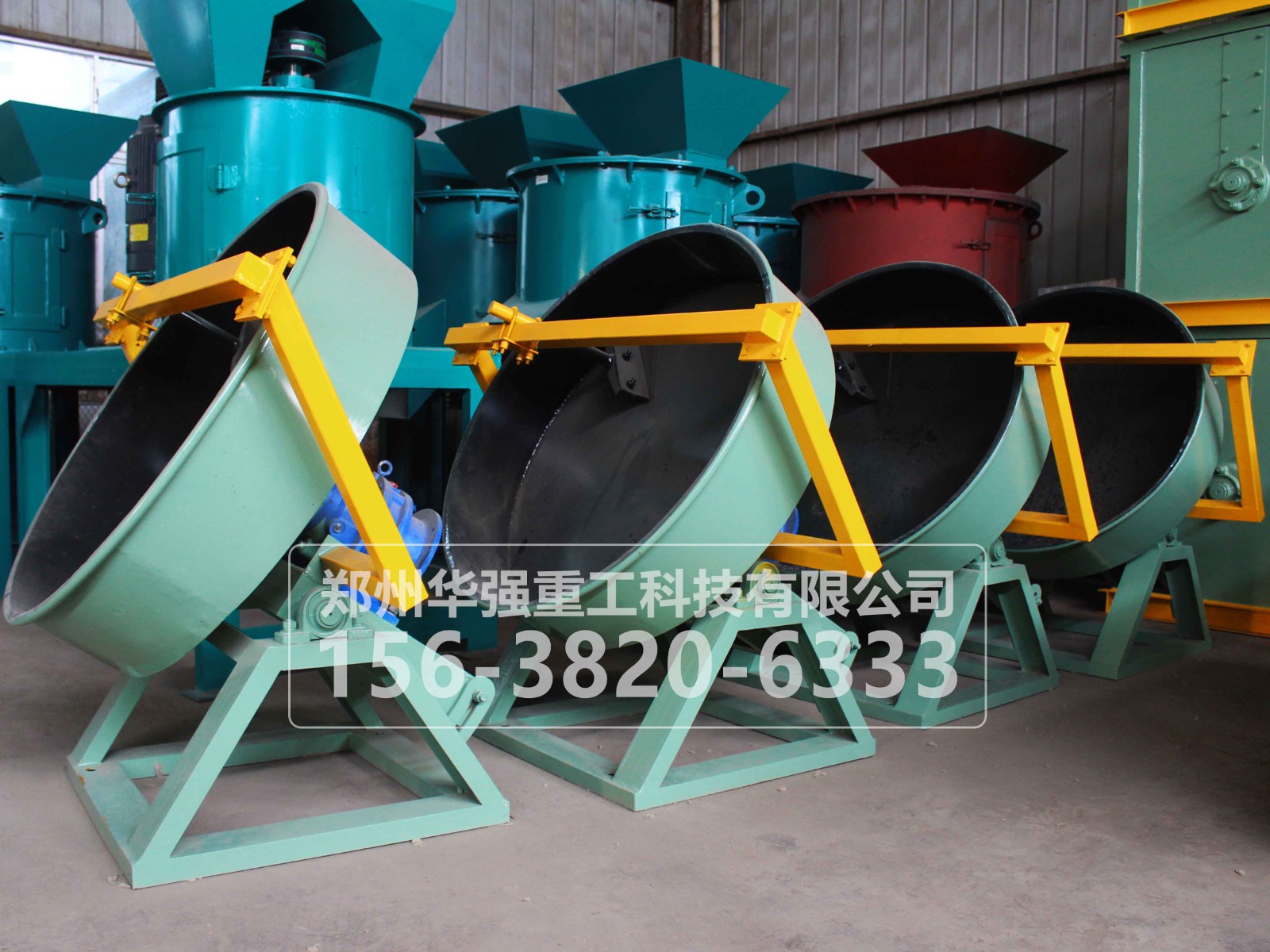

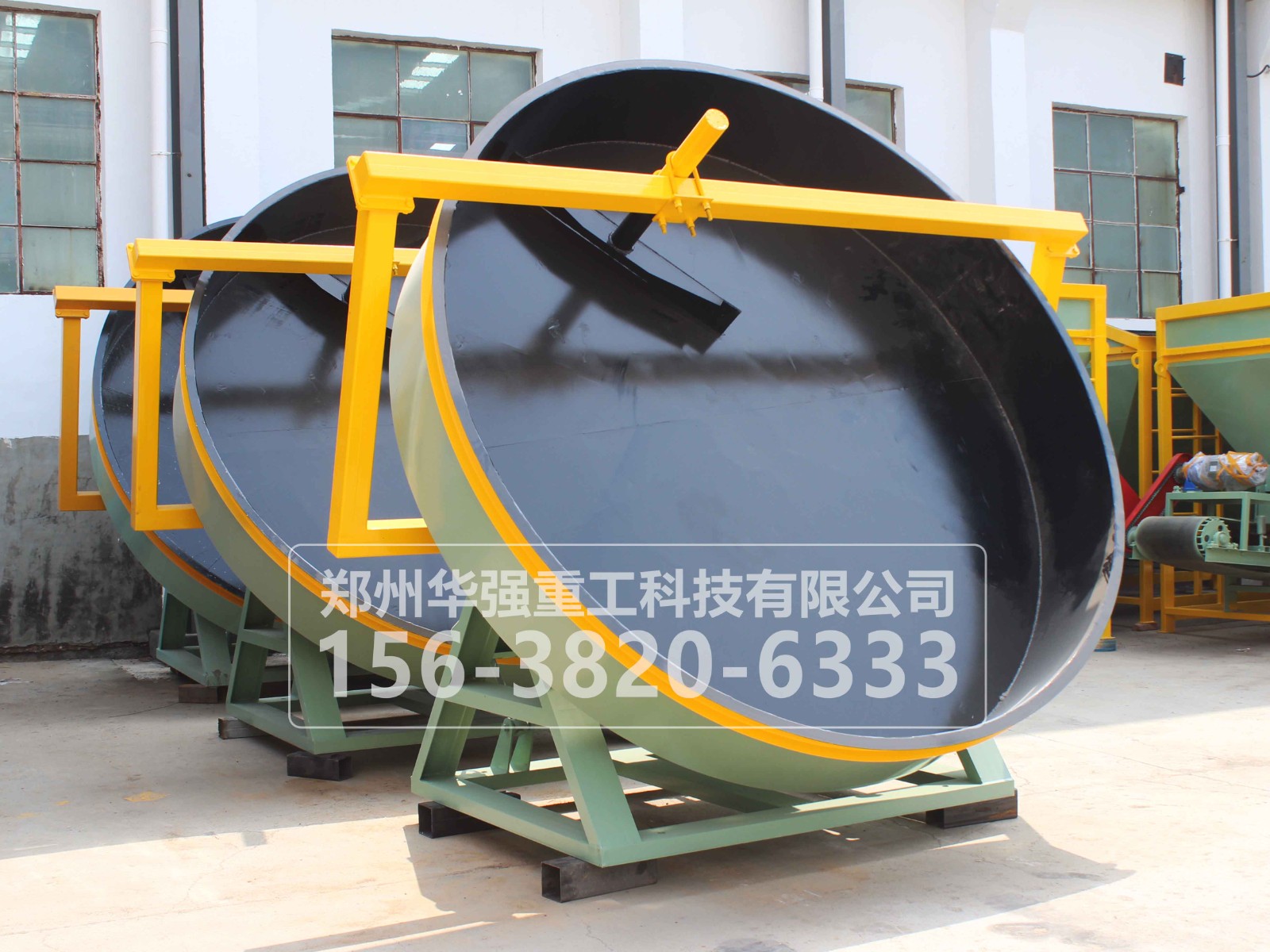

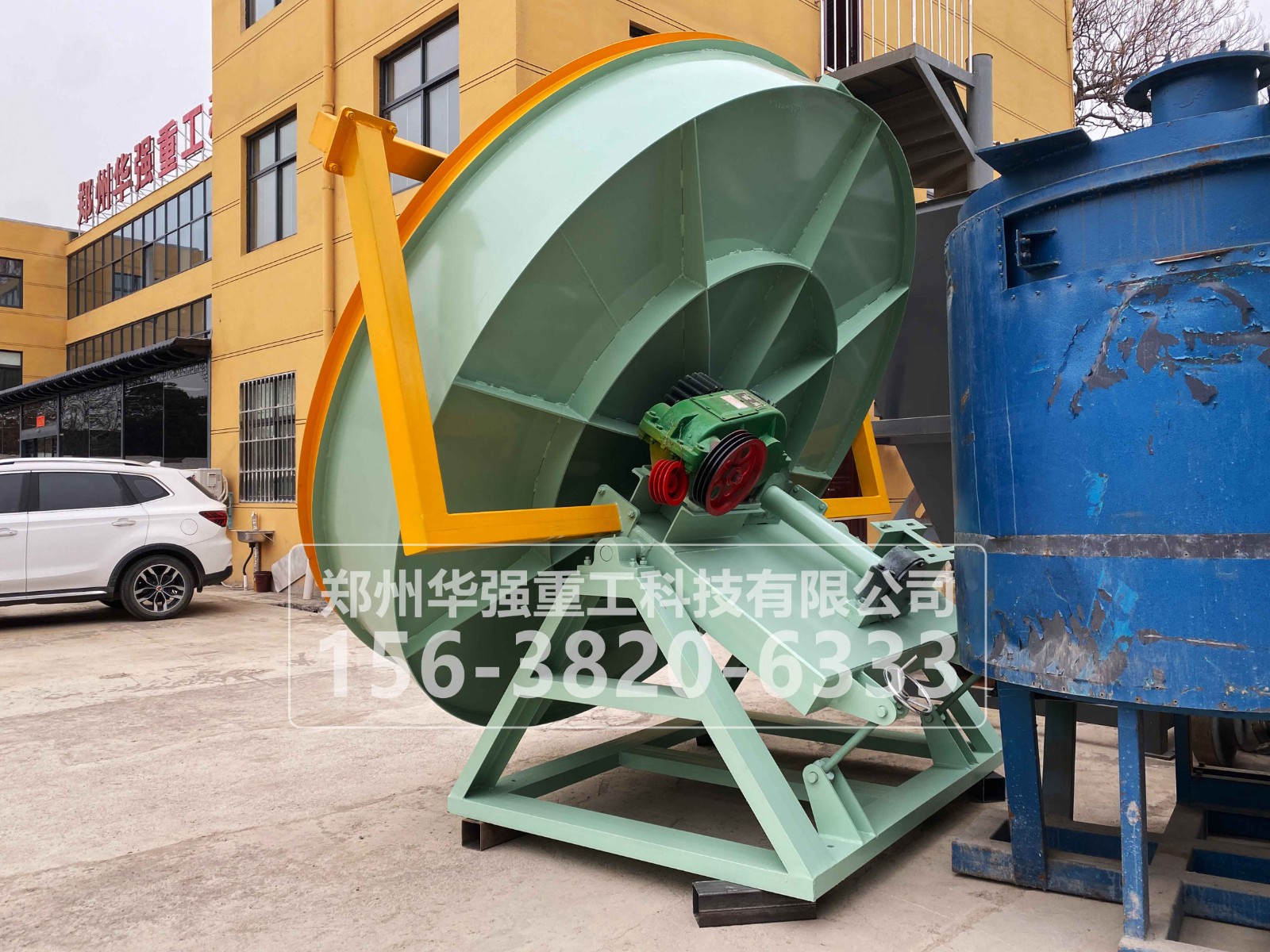

圆盘造粒机又叫成球盘,可用于各种干粉造粒和干粉予湿造粒。予湿造粒效果较好,应优选采用。造粒盘设有三个出料口,便于间断生产作业,大大降低了劳动强度,提高了劳动效率。减速机与电动机采用柔性皮带传动,起动平稳,减缓冲击力,提高设备使用寿命。造粒盘盘底采用多条辐射钢板加强,坚固耐用,不变形。加厚、加重、坚固的底座设计,不需地脚螺栓固定,运转平稳。
圆盘造粒机特点
1.圆盘造粒机结构新型新颖合理,重量减轻,高度降低。工艺布置灵活方便,适合老厂改造。
2.大盘倾角可调节。采用角度垫片,调整灵活方便。
3.采用特殊的无动力组合刮刀一体化使辅助功率消耗降低。
4.大盘由盘体和盘节组成。降低主电机功率。盘节沿盘体可上下调节。盘节端部为边法兰,料球出盘时可保证料球不被拉伤、撕裂。
5.全新清淤设计,由无动力组合刮刀清边清底,清角刮刀清盘角,配合盘体特殊处理技术,清淤、成球效果好,不会出现大泥团,料球直径90%在3-5mm。
圆盘造粒机适用范围
圆盘造粒机广泛适用于运送粉状、料状或小块状态的各种非粘性物料,如煤粉、水泥、熟料、化肥等物料。
圆盘造粒机工作原理
各种干粉物料从设备顶部加入,经脱气、螺旋预压缩并输送至两只轧辊的弧形槽口,两只轧辊等速、反向旋转,将物料咬入槽内并进行强制压缩,物料通过压缩区后承受的压力逐渐减小,其表面张力和重力使之自然脱出,进入碎粒机和整粒机破碎、修整,再进入振动筛进行筛分,合格品通过输送机被送入成品仓或直接包装,粉状筛下物料通过回料装置再次被送回原料仓进行二次辊压,挤压力的大小可根据颗粒强度的需要由液压系统进行调节。通过改变辊面开槽形式,可得到片状、条状、橄榄状、扁球状等物料。
圆盘造粒机产品型号
型 号 | 直径 | 高度 | 容积m3 | 转速 r/min | 电机kw | 生产能力 |
ZL08 | 800mm | 200mm | 0.25 | 24 | 1.5 | 0.1~0.2 |
ZL10 | 1000㎜ | 220㎜ | 0.4 | 21 | 2.2 | 0.3~0.5 |
ZL15 | 1500㎜ | 300㎜ | 1.1 | 17 | 5.5 | 0.5~0.8 |
ZL25 | 2500㎜ | 500㎜ | 2.5 | 13.6 | 7.5 | 1-1.5t/h |
ZL28 | 2800㎜ | 550㎜ | 3.7 | 13.6 | 11 | 1-2.5 t/h |
ZL30 | 3000㎜ | 550㎜ | 4.2 | 11 | 11 | 2-3t/h |
ZL32 | 3200㎜ | 600㎜ | 4.8 | 10 | 11 | 2-3.5t/h |
ZL36 | 3600㎜ | 600㎜ | 6.1 | 10 | 15 | 3-5t/h |
